- 0 - 3.500 (kg)
- 0 - 7.780 (mm)
H20 – H35
Solidità e massima visibilità
Collegato in rete e pratico in caso di assistenza per la massima efficienza
Il carrello elevatore termico H20 – H35 è potente, maneggevole, robusto, richiede scarsa manutenzione e può essere impiegato in modo versatile. Questo carrello elevatore per carichi tra 2.000 e 3.500 chilogrammi è particolarmente adatto per sforzi elevati nel funzionamento su più turni e per l'utilizzo nelle condizioni esterne più difficili. Trasmissione idrostatica, doppia pedaliera, Linde Load Control e condizioni ottimali di visibilità garantiscono un'interazione precisa tra macchina e uomo. Dettagli costruttivi assicurano, insieme a sistemi intelligenti di assistenza, la massima sicurezza possibile. Tramite trasmissione dati senza fili il modello H20 – H35 può essere integrato nei sistemi software ad es. per la gestione flotta. Il carrello elevatore soddisfa il più recente livello di emissioni di scarico UE 5 (2016/1627) e rimane così drasticamente al di sotto delle emissioni previste per legge.
Proprietà
Sicurezza
Profili del montante sottili e asimmetrici, colonna A stretta, cabina del conducente spaziosa e luminosa e lamiera frontale abbassata garantiscono una visibilità eccellente. Il tetto è dotato di barre antirollio particolarmente sottili o come optional di un tetto in vetro blindato per garantire una buona visibilità verso l'alto. Il basso baricentro del carrello elevatore con asse di trasmissione con deflessione alta è una garanzia contro il ribaltamento in curva. Come dotazione di sicurezza di serie Linde Curve Assist offre assistenza in curva, mentre Linde Load Assist riduce il pericolo di incidenti da ribaltamento e dovuti al carico. Inoltre, i carrelli elevatori possono essere dotati di soluzioni luminose e di segnalazione come LED-Stripes, Linde VertiLight, Linde TruckSpot e Linde BlueSpot™, nonché dei sistemi di assistenza Linde Safety Pilot e Linde Safety Guard.
- Visibilità eccellente sul carico e sull'ambiente circostante
- Linde Curve Assist riduce la velocità in curva
- Sollevamento sicuro di carichi grazie a Linde Load Assist
- Numerose soluzioni opzionali luminose e di segnalazione
Ergonomia
Il modello H20 – H35 offre una manovrabilità organizzata in modo ergonomico e intuitivo, sterzo, doppio pedale e la leva di manovra del Linde Load Control integrato nel bracciolo possono essere manovrati con una quantità minima di movimenti. Per non trasmettere colpi e vibrazioni al conducente, l'asse di azionamento e di trasmissione nonché il montante sono disaccoppiati da telaio e chassis tramite cuscinetti in gomma. Un'ampia selezione di sedili ergonomici protegge attivamente da danni dovuti alla postura. Caratteristiche come sospensioni pneumatiche, supporto lombare, riscaldamento del sedile o ventilazione del sedile offrono una comodità aggiuntiva. Sul display da 3,5 pollici il conducente riceve un riepilogo delle informazioni importanti sul carrello elevatore.
- Manovrabilità intuitiva per lavorare senza sforzi
- Postazione di lavoro del conducente disaccoppiata protetta da scosse
- Massima comodità grazie a numerose varianti del sedile
- Display di serie da 3,5 pollici
Movimentazione
L'interazione di trasmissione idrostatica, motore industriale, manovrabilità, design ergonomico e visibilità ottimizzata a 360° garantisce una movimentazione produttiva dei carichi. La doppia pedaliera e la leva di manovra di Linde Load Control garantiscono il comando preciso di tutti i movimenti di marcia e del montante. Inoltre, le funzioni utilizzate frequentemente possono essere azionate insieme in via opzionale tramite i pulsanti programmabili liberamente nel bracciolo. La costruzione dei profili del montante e dei cilindri inclinabili sovrastanti garantisce la stabilità di torsione ed elevate portate residue in grandi altezze di sollevamento. L'idrostato e il motore industriale a marchio Linde riducono al minimo il consumo di carburante e gli sforzi di manutenzione, aumentando così la disponibilità e abbassando i costi di gestione.
- Manovrabilità precisa delle funzioni del sistema idraulico tramite Linde Load Control
- Doppia pedaliera per inversione rapida
- Elevate portate residue grazie a cilindri inclinabili sovrastanti
- Pulsanti multifunzionali personalizzabili come optional
Assistenza
La robusta costruzione del modello H20 – H35 e i componenti a bassa usura e manutenzione, come il sistema di trasmissione idrostatica o i cilindri inclinabili privi di lubrificazione, garantiscono un'elevata disponibilità per l'utilizzo. Non occorre sostituire il filtro di aspirazione dell'olio del sistema idraulico e la pompa del refrigerante, mentre l'olio idraulico deve essere sostituito soltanto dopo 6000 ore di funzionamento. Il motore industriale potente e robusto dispone di ruote dentate cilindriche prive di manutenzione, quindi la sostituzione della cinghia dentata non è necessaria, come per i motori degli autoveicoli. Protezione aggiuntiva da danni è garantita dal Engine Protection System (EPS) e in particolare in caso di temperature esterne estreme dai sensori del Truck Health Monitoring. Grazie al montaggio trasversale del motore, le aperture per l'assistenza sono particolarmente ampie, mentre i componenti rilevanti per la manutenzione sono molto ben accessibili e facili da sostituire.
- Robusta costruzione del carrello elevatore
- Lunghi intervalli di manutenzione grazie a componenti privi di usura
- Cambio dell'olio idraulico solo dopo 6000 ore di funzionamento
- Engine Protection System (EPS) protegge da danni al motore
- Manutenzione facile grazie ad ampi sportelli per l'assistenza
Video e immagini
Dati tecnici
| Model | Portata/Carico | Distanza del baricentro (centro di gravità) | Passo | Corridoio con pallet 800 x 1200 longitudinale | Velocità, con / senza carico |
|---|---|---|---|---|---|
| H20/600CNG | 2,0 (t) | 600 (mm) | 1865 (mm) | 4189 (mm) | 22 / 22 km/h |
| H20/600CNG Container | 2,0 (t) | 600 (mm) | 1865 (mm) | 4189 (mm) | 22 / 22 km/h |
| H20/600D | 2,0 (t) | 600 (mm) | 1865 (mm) | 4189 (mm) | 22 / 22 km/h |
| H20/600D Container | 2,0 (t) | 600 (mm) | 1865 (mm) | 4189 (mm) | 22 / 22 km/h |
| H20/600T | 2,0 (t) | 600 (mm) | 1865 (mm) | 4189 (mm) | 22 / 22 km/h |
| H20/600T Container | 2,0 (t) | 600 (mm) | 1865 (mm) | 4189 (mm) | 22 / 22 km/h |
| H25/600CNG | 2,5 (t) | 600 (mm) | 1905 (mm) | 4271 (mm) | 22 / 22 km/h |
| H25/600CNG Container | 2,5 (t) | 600 (mm) | 1905 (mm) | 4271 (mm) | 22 / 22 km/h |
| H25/600CNG Cabina rialzata | 2,5 (t) | 600 (mm) | 1905 (mm) | 4271 (mm) | 22 / 22 km/h |
| H25/600D | 2,5 (t) | 600 (mm) | 1905 (mm) | 4271 (mm) | 22 / 22 km/h |
| H25/600D Container | 2,5 (t) | 600 (mm) | 1905 (mm) | 4271 (mm) | 22 / 22 km/h |
| H25/600D Cabina rialzata | 2,5 (t) | 600 (mm) | 1905 (mm) | 4271 (mm) | 22 / 22 km/h |
| H25/600T | 2,5 (t) | 600 (mm) | 1905 (mm) | 4271 (mm) | 22 / 22 km/h |
| H25/600T Container | 2,5 (t) | 600 (mm) | 1905 (mm) | 4271 (mm) | 22 / 22 km/h |
| H25/600T Cabina rialzata | 2,5 (t) | 600 (mm) | 1905 (mm) | 4271 (mm) | 22 / 22 km/h |
| H25CNG | 2,5 (t) | 500 (mm) | 1905 (mm) | 4231 (mm) | 22 / 22 km/h |
| H25CNG Container | 2,5 (t) | 500 (mm) | 1905 (mm) | 4231 (mm) | 22 / 22 km/h |
| H25D | 2,5 (t) | 500 (mm) | 1905 (mm) | 4231 (mm) | 22 / 22 km/h |
| H25D Container | 2,5 (t) | 500 (mm) | 1905 (mm) | 4231 (mm) | 22 / 22 km/h |
| H25T | 2,5 (t) | 500 (mm) | 1905 (mm) | 4231 (mm) | 22 / 22 km/h |
| H25T Container | 2,5 (t) | 500 (mm) | 1905 (mm) | 4231 (mm) | 22 / 22 km/h |
| H30CNG | 3,0 (t) | 500 (mm) | 1930 (mm) | 4290 (mm) | 22 / 22 km/h |
| H30CNG Container | 3,0 (t) | 500 (mm) | 1930 (mm) | 4290 (mm) | 22 / 22 km/h |
| H30CNG Cabina rialzata | 3,0 (t) | 500 (mm) | 1930 (mm) | 4290 (mm) | 22 / 22 km/h |
| H30D | 3,0 (t) | 500 (mm) | 1930 (mm) | 4290 (mm) | 22 / 22 km/h |
| H30D Container | 3,0 (t) | 500 (mm) | 1930 (mm) | 4290 (mm) | 22 / 22 km/h |
| H30D Cabina rialzata | 3,0 (t) | 500 (mm) | 1930 (mm) | 4290 (mm) | 22 / 22 km/h |
| H30T | 3,0 (t) | 500 (mm) | 1930 (mm) | 4290 (mm) | 22 / 22 km/h |
| H30T Container | 3,0 (t) | 500 (mm) | 1930 (mm) | 4290 (mm) | 22 / 22 km/h |
| H30T Cabina rialzata | 3,0 (t) | 500 (mm) | 1930 (mm) | 4290 (mm) | 22 / 22 km/h |
| H35CNG | 3,5 (t) | 500 (mm) | 1965 (mm) | 4332 (mm) | 22 / 22 km/h |
| H35CNG Container | 3,5 (t) | 500 (mm) | 1965 (mm) | 4332 (mm) | 22 / 22 km/h |
| H35CNG Cabina rialzata | 3,5 (t) | 500 (mm) | 1965 (mm) | 4332 (mm) | 22 / 22 km/h |
| H35D | 3,5 (t) | 500 (mm) | 1965 (mm) | 4332 (mm) | 22 / 22 km/h |
| H35D Container | 3,5 (t) | 500 (mm) | 1965 (mm) | 4332 (mm) | 22 / 22 km/h |
| H35D Cabina rialzata | 3,5 (t) | 500 (mm) | 1965 (mm) | 4332 (mm) | 22 / 22 km/h |
| H35T | 3,5 (t) | 500 (mm) | 1965 (mm) | 4332 (mm) | 22 / 22 km/h |
| H35T Container | 3,5 (t) | 500 (mm) | 1965 (mm) | 4332 (mm) | 22 / 22 km/h |
| H35T Cabina rialzata | 3,5 (t) | 500 (mm) | 1965 (mm) | 4332 (mm) | 22 / 22 km/h |
Equipaggiamento optional
-
Linde Steer Control
-
Linde Safety Pilot
-

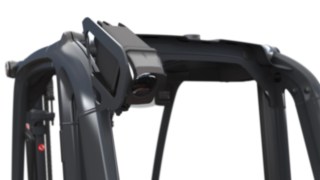

Sistemi ottici di segnalazione
-
Linde Safety Guard
-
Cabina completa
-
Varianti del sedile
-
Indicatore del peso del carico
-
Impianto di climatizzazione* con riscaldamento integrato
-
Trasporto di container
-
Soluzioni luminose
-
Linde Speed Assist
-
Display multifunzionale
-
Gestione flotta Linde
Linde Steer Control
Il comando innovativo Linde Steer Control di Linde Material Handling sostituisce il classico volante con un mini-volante o joystick, migliorando ergonomia, precisione e sicurezza.
Linde Safety Pilot
L'uso del Safety Pilot di Linde Material Handling permette di evitare numerosi incidenti di ribaltamento quando si lavora con il carrello elevatore a contrappeso.
Linde Safety Guard
L'innovativo sistema di assistenza Safety Guard di Linde avverte i conducenti dei carrelli elevatori e i pedoni in caso di pericolo grave nell'ambiente circostante diretto del carrello con segnali acustici e luminosi.
Cabina completa
La cabina comfort protegge il conducente nell'utilizzo esterno e offre con il tetto in vetro blindato e le ampie porte di vetro un'eccellente visibilità a 360° su carico e ambiente circostante.
Varianti del sedile
Un'ampia selezione di sedili con funzioni come sospensioni pneumatiche, supporto lombare, riscaldamento del sedile o ventilazione del sedile offre una comodità aggiuntiva e protezione attiva da danni dovuti alla postura.
Indicatore del peso del carico
Con questa funzione opzionale il conducente visualizza sul display il peso attuale del carico sulla forca.
Impianto di climatizzazione* con riscaldamento integrato
L'efficiente impianto di climatizzazione con riscaldamento integrato e filtro antipolline garantisce sia d'estate che d'inverno un ambiente di lavoro piacevole in cabina e impedisce l'appannamento dei finestrini.
* contiene idrocarburi fluorurati
Trasporto di container
Il carrello elevatore ha un'altezza di 2.220 millimetri, ma offre comunque al conducente una postazione di lavoro ergonomica con ampio spazio per la testa. Molti terminal per container e altri tipi di magazzini con altezze di passaggio limitate sono vincolati a queste dimensioni.
Soluzioni luminose
Le strisce di luce di due colori delle Linde LED Stripes illuminano la rispettiva direzione di marcia del carrello elevatore con una luce bianca. Con il suo design semicircolare Linde VertiLight illumina un'ampia superficie dell'area di lavoro.
Linde Speed Assist
Il sistema di assistenza alla guida Linde Speed Assist adatta automaticamente la velocità massima del carrello elevatore all'ambiente circostante e alla situazione di marcia.
Display multifunzionale
Sul display da 7 pollici possono essere visualizzati, oltre alle informazioni del carrello elevatore, ad es. l'indicatore per il Linde Safety Pilot o l'immagine della videocamera del montante o della retromarcia. Suddivisione dello schermo e visualizzazioni possono essere personalizzate.
Gestione flotta Linde
Con il sistema di gestione flotta connect di Linde viene amministrata la flotta dei carrelli elevatori. Dalla pianificazione della manutenzione fino alla documentazione della cronologia di manutenzione e riparazioni, passando per il controllo dell'accesso ai veicoli.
