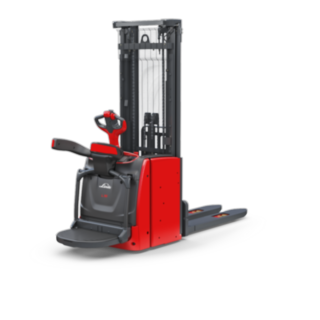

L14 - L20 AP
Pedana ammortizzata
Stoccaggio rapido e confortevole con altezze di sollevamento medie
Gli stoccatori L14 - L20 AP possono essere impiegati in molte applicazioni e garantiscono operazioni efficienti e rapidi nel magazzino. Con un motore a corrente trifase da 2,3 Kw e con pedana abbassata, il carrello raggiunge una velocità massima di 10 km/h. La portata è fino a 2.000 kg. Tutti i comandi si trovano sulla testa del timone e consentono di manovrare lo stoccatore in modo intuitivo. Inoltre, il carrello è comandato tramite servosterzo elettrico senza sforzi. In più, ogni movimentazione del carico avviene in modo preciso e delicato. Un dispositivo di pesatura mostra all’operatore il peso del carico.
Proprietà
Sicurezza
Se l’operatore aziona il pulsante di arresto di emergenza o abbandona la pedana, il freno di emergenza ferma direttamente il carrello. Inoltre, il carrello frena automaticamente se l’operatore rilascia il comando a farfalla di marcia. Anche il dispositivo di pesatura è importante per la sicurezza del carrello, poiché avvisa l’operatore se il peso prelevato supera la portata nominale dello stoccatore. In curva, il Linde Curve Assist adatta la velocità e impedisce così situazioni pericolose. Sulla pedana ammortizzata, l’operatore è in posizione sicura anche durante la marcia veloce.
- Pedana ammortizzata con protezioni ribaltabili
- Sistema di pesatura che avverte in caso di sovraccarico
- Linde Curve Assist per adattamento della velocità di marcia
- Avviso in caso di superamento della portata nominale
Ergonomia
Gli stoccatori L14 - L20 AP dispongono di una pedana ammortizzata che costituisce un’unità insieme alle protezioni laterali e al timone. Questa costruzione riduce oscillazioni e vibrazioni che hanno effetto sul corpo dell’operatore. La pedana ammortizzata garantisce un ulteriore alleggerimento del lavoro: se chiusa consente il funzionamento con operatore in accompagnamento, eliminando così la necessità di salire e scendere durante le operazioni di picking. Tutti i comandi sono disposti in modo ergonomico e possono essere raggiunti senza sforzi.
- Protezioni laterali e pedana ribaltabili per il funzionamento con operatore in accompagnamento
- Pedana ammortizzata per vibrazioni ridotte
- Comandi disposti in modo ergonomico per operazioni semplici ed efficienti
- Precisa movimentazione del carico
Movimentazione
Grazie al motore trifase da 2,3 kW con coppia elevata, il carrello si muove con una velocità fino a 10 km/h in corsie strette. La portata è compresa tra 1.400 kg e 2.000 kg. Inoltre, il telaio robusto consente al carrello un’alta portata residua. Ogni movimentazione si svolge con estrema precisione. La funzione Soft Landing protegge forche e carico da un arresto brusco a fine corsa.
- Motore trifase da 2,3 kW con coppia elevata
- Sollevamento del montante con timone in posizione verticale tramite SafetyLift
- Movimentazione del carico delicata e precisa
- Soft Landing per un abbassamento delicato del carico
- Velocità di marcia fino a 10 km/h
Assistenza
Il display multifunzionale mostra tutte le informazioni sullo stato del carrello: dal peso del carico e dalle ore di funzionamento passando per lo stato della manutenzione fino al livello di carica della batteria. Grazie alla tecnologia CAN-Bus, i tecnici del service accedono rapidamente a tutti i dati del carrello elevatore. I componenti robusti e il motore trifase esente da manutenzione riducono gli intervalli di manutenzione del carrello e abbassano, così, i costi di manutenzione e gestione.
- Costruzione e componenti del carrello robusti
- Motore trifase esente da manutenzione
- Tecnologia CAN-Bus, informazioni importanti sullo stato del carrello e del carico tramite display multifunzionale
Dati tecnici
| Model | Portata/Carico | Sollevamento | Velocità, con / senza carico | Raggio di volta | Voltaggio della batteria / capacità nominale (5h) |
|---|---|---|---|---|---|
| L14AP | 1,4 (t) | 2844 (mm) | 4/4 6/6 (8/10) km/h | 1681 (mm) | 24 / 250 (V)/(Ah) o. kWh |
| L16AP | 1,6 (t) | 2844 (mm) | 4/4 6/6 (8/10) km/h | 1681 (mm) | 24 / 250 (V)/(Ah) o. kWh |
| L20AP | 2,0 (t) | 2684 (mm) | 4/4 6/6 (7,5/10) km/h | 1795 (mm) | 24 / 375 (V)/(Ah) o. kWh |
Equipaggiamento optional
-
Sollevamento iniziale
-
Versione per cella frigorifera
-
Griglia di protezione carico
-
Lift Speed Booster
-
Soft Landing
-
Sostituzione laterale della batteria
-
Diversi montanti disponibili
Sollevamento iniziale
Il sollevamento iniziale garantisce una maggiore distanza dal suolo, cosicché il carrello possa essere manovrato in modo estremamente semplice anche su pendenze e pavimentazioni irregolari. Tramite il sollevamento iniziale, vengono sollevate soltanto le razze del carrello.
Versione per cella frigorifera
La versione per cella frigorifera garantisce una piena possibilità di impiego e prestazione dello stoccatore con fino a meno 35° C.
Griglia di protezione carico
Una griglia di protezione carico garantisce che i carichi non scivolino all’indietro.
Lift Speed Booster
Per applicazioni con un’elevata altezza di sollevamento, è disponibile in via opzionale il Lift Speed Booster, grazie al quale è possibile aumentare del 40 percento la velocità di sollevamento senza carico.
Soft Landing
Le discesa delle forche rallenta prima del fine corsa, grazie alla funzione Soft Landing. In tal modo, la merce caricata si abbassa delicatamente.
Sostituzione laterale della batteria
La sostituzione laterale della batteria con supporto su rulli consente una sostituzione rapida proprio per l’impiego su più turni di lavoro.
Diversi montanti disponibili
Per soddisfare requisiti di impiego versatili, i clienti hanno a disposizione montanti Simplex, Duplex e Triplex. Per altezze di sollevamento superiori, viene impiegato un montante Duplex, che possiede un profilo interno supplementare che raddoppia l’altezza di sollevamento del carrello elevatore. Il montante Triplex è dotato di due profili interni, l’uno posizionato dentro l’altro, e raggiunge un’altezza di sollevamento che corrisponde quasi a tre volte l’altezza del montante esterno.
