- 0 - 1.700 (kg)
- 0 - 12.755 (mm)

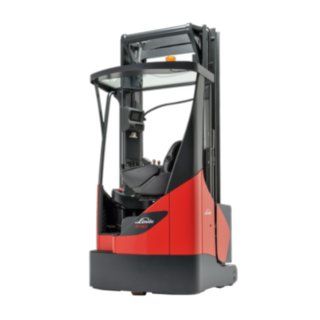

R14 – R17 X
Eccezionale per compattezza e comfort
Design innovativo per brevi retrazioni delle forche e spazio raddoppiato
I carrelli elevatori retrattili R14 – R17 X vantano un design straordinario, che aumenta vistosamente le loro capacità di prestazione, il comfort di guida e la sicurezza. Sono indicati per la movimentazione particolarmente efficiente di carichi fino a 1700 kg e raggiungono un'altezza di lavoro di oltre 11,5 metri in corsie con spazio ridotto. Il ricollocamento della batteria sotto la cabina ha permesso di raddoppiare lo spazio per l’operatore in cabina e la nuova concezione del montante ha raddoppiato la visibilità, rispetto ai carrelli retrattili convenzionali. Il montante è fissato al telaio. La funzione di retrazione è svolta, invece, da una speciale piastra porta forche. Il risultato è che il montante guadagna un'eccezionale stabilità nella movimentazione del carico. Il ricollocamento della batteria ha abbassato notevolmente il baricentro, aumentando la portata residua. La speciale progettazione con corsa di retrazione estremamente breve è indicata per l'uso del carrello in magazzini con scaffali alti.
Proprietà
Sicurezza
I carrelli elevatori R14 – R17 X con montante extra largo e dal profilo sottile, posizionato vicino al sedile, offrono la migliore visibilità a 360°. Un tettuccio di protezione in vetro antisfondamento consente di avere anche piena visibilità del carico verso l’alto. Un freno di stazionamento si attiva in automatico, per esempio, in caso di sosta presso rampe o pendenze, per aumentare la sicurezza. Il sistema di guida assistita Linde Curve Assist supporta gli operatori in curva, regolando proporzionalmente la velocità. Quattro sistemi di frenatura indipendenti arrestano i carrelli elevatori in ogni situazione con la massima rapidità e sicurezza. Numerose dotazioni accessorie migliorano la sicurezza di funzionamento: per esempio una telecamera posizionata sul montante consente agli operatori la visibilità permanente del carico.
- Montanti larghi permettono una visibilità a 360°
- Freno di stazionamento automatico
- Linde Curve Assist
- Quattro sistemi di frenatura indipendenti
Ergonomia
La visibilità a 360° migliorata, grazie ai montanti larghi e al comando intuitivo del montante Linde Load Control, rendono semplice e comoda la movimentazione precisa di carichi. La nuova costruzione del carrello elevatore con il posizionamento in basso della batteria raddoppia lo spazio disponibile nella postazione di lavoro dell’operatore. Tutti i comandi per le funzioni di guida e del montante sono incorporati ergonomicamente nei braccioli del sedile di guida e regolabili in maniera individuale. Opzionalmente, è possibile ruotare il sedile di 10° e regolare individualmente la resistenza di sterzata dell'unità di comando. L'interazione dei singoli elementi e lo spazio molto generoso consentono di lavorare con particolare efficienza e senza affaticarsi.
- Visibilità ottimale a 360°
- Spazio disponibile raddoppiato
- Concetto di ergonomia totale
- Sedile e consolle regolabili in maniera individuale
- Resistenza di sterzata regolabile
Movimentazione
Il design esclusivo della gamma R14 – R17 X ha un telaio compatto con passo ruota corto, che da ai carrelli elevatori un'elevata maneggevolezza e che consente la movimentazione di carichi in spazi ridotti rispetto ai normali carrelli elevatori retrattili. La breve corsa di retrazione, la straordinaria visibilità attraverso il montante e il traslatore di serie assicurano maggiori prestazioni. La batteria disposta direttamente sotto la postazione di lavoro dell’operatore e il montante saldamente unito al telaio danno, inoltre, ai carrelli elevatori grande portata residua ed elevata stabilità. La doppia pedaliera e il Linde Load Control permettono di manovrare i carrelli elevatori con maggiore rapidità e sicurezza.
- Design compatto
- Corse di retrazione brevi
- Maggiore stabilità
- Alta portata residua
- Eccezionale visibilità attraverso il montante
- Traslatore di serie
Service
L'accesso facile ai componenti essenziali del service rendono la manutenzione di questi carrelli elevatori retrattili Linde particolarmente rapida e semplice. Leggendo tutti i dati del carrello elevatore tramite connessione CAN-Bus, il tecnico del service ottiene informazioni sullo stato del carrello. È possibile sostituire la batteria senza fatica con un transpallet o con l'apposito supporto di estrazione opzionale. I motori elettrici esenti da manutenzione e gli intervalli di manutenzione di 1.000 ore di funzionamento rendono i carrelli elevatori particolarmente affidabili ed economici.
- Componenti facilmente accessibili
- Motori elettrici esenti da manutenzione
- Semplice sostituzione della batteria
- Manutenzione ogni 1.000 ore di funzionamento
- Alta economicità e disponibilità
Dati tecnici
Model | Portata/Carico | Sollevamento | Velocità, con / senza carico | Corridoio con pallet 800 x 1200 longitudinale | Voltaggio della batteria / capacità nominale (5h) |
---|---|---|---|---|---|
R14X | 1,4 (t) | 5655 (mm) | 14 / 14 km/h | 2756 (mm) | 48 / 480 (V)/(Ah) o. kWh |
R14X HL | 1,4 (t) | 12755 (mm) | 14 / 14 km/h | 3127 (mm) | 48 / 920/1000 (V)/(Ah) o. kWh |
R14X Alto | 1,4 (t) | 6955 (mm) | 14 / 14 km/h | 2756 (mm) | 48 / 690/750 (V)/(Ah) o. kWh |
R16X | 1,6 (t) | 7555 (mm) | 14 / 14 km/h | 2761 (mm) | 48 / 690/750 (V)/(Ah) o. kWh |
R17X | 1,7 (t) | 7855 (mm) | 14 / 14 km/h | 2977 (mm) | 48 / 640 (V)/(Ah) o. kWh |
R17X HD | 1,7 (t) | 10655 (mm) | 14 / 14 km/h | 2977 (mm) | 48 / 920/1000 (V)/(Ah) o. kWh |
Equipaggiamento optional
-
Centratura automatica
-
Illuminazione
-
Gestione flotta
-
Monopedale
-
Portacellulare
-
Impugnature di legno per joystick
-
Preselettore di altezza
-
Versione per cella frigorifera
-
BlueSpot™
-
Telecamera montata sul montante
-
Tettuccio di protezione in vetro antisfondamento
-
Riscaldamento del sedile
-
Prolungamento dello schienale
-
Sterzo a 360°
Centratura automatica
Premendo un pulsante, il traslatore porta in automatico le forche nella posizione centrale.
Illuminazione
Un faro rotante, un faro lampeggiante di avviso e fari di lavoro supplementari aumentano la sicurezza dell’operatore e dell'ambiente circostante.
Gestione flotta
La soluzione per la gestione flotta Linde connect: permette di rilevare, elaborare e analizzare dati sul carrello e sull'utente, per assicurare l'impiego efficiente, sicuro e trasparente di carrelli elevatori.
Monopedale
Alcuni operatori preferiscono il monopedale. La doppia pedaliera è, quindi, sostituibile per venire incontro alle esigenze individuali degli operatori.
Portacellulare
Un portacellulare semplifica le operazioni e aumenta la sicurezza, perché l’operatore ha sempre il display ben visibile e a portata di mano.
Impugnature di legno per joystick
Le impugnature di legno per joystick di Linde valorizzano la postazione di lavoro. Il legno duro antischeggiatura è piacevole da toccare, tende a sporcarsi meno ed è adatto a conducenti che soffrono di allergie alle materie plastiche.
Preselettore di altezza
Il preselettore di altezza accelera le operazioni di lavoro, aumenta la sicurezza sul lavoro e allevia la fatica dell’operatore.
Versione per cella frigorifera
Nella versione per cella frigorifera, gli oli, i lubrificanti e gli equipaggiamenti della cabina sono predisposti per temperature fino a -30° C, così i carrelli elevatori restano sempre in piena efficienza.
BlueSpot™
Il dispositivo BlueSpot™ avvisa le persone dell'approssimarsi di carrelli elevatori, tramite una luce blu a LED.
Telecamera montata sul montante
La telecamera assiste l’operatore nella movimentazione sicura dei carichi. La telecamera inquadra le due forche, il lato inferiore del carico e l'area dello scaffale in cui immagazzinare il carico.
Tettuccio di protezione in vetro antisfondamento
Un tettuccio panoramico in vetro antisfondamento consente una libera visibilità e protegge l’operatore in modo affidabile dalla caduta di carichi.
Riscaldamento del sedile
Il riscaldamento del sedile aumenta il comfort di guida e crea rapidamente una temperatura di lavoro adatta all'impiego in ambiente freddo.
Prolungamento dello schienale
Il prolungamento dello schienale permette di regolare il sedile in base alle necessità degli operatori più alti.
Sterzo a 360°
Insieme al monopedale, è disponibile uno sterzo a 360°, con cui è possibile manovrare i carrelli elevatori in maniera ottimale in spazi molto ridotti.
