0 - 2500 (kg)
0 - 9650 (mm)

R20 - R25 F

Trasportatore maneggevole

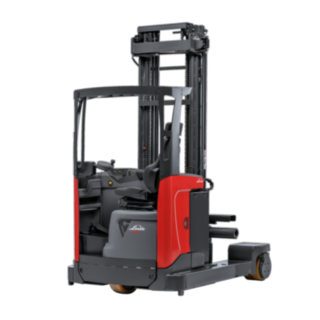

Carrelli elevatori retrattili a quattro vie per corsie strette

I carrelli elevatori retrattili a quattro vie R20 – R25 F sono concepiti appositamente per il trasporto di merci particolarmente lunghi in corsie strette. Possono muoversi non solo avanti e indietro, ma anche lateralmente in entrambe le direzioni. Le forche, regolabili fino a due metri di larghezza, permettono di trasportare e stoccare in sicurezza anche carichi più lunghi. L’altezza di sollevamento fino a nove metri e mezzo rende questi retrattili adatti anche per l'impiego in magazzini con scaffalature alte. I carrelli elevatori della gamma R20 – R25 F movimentano senza problemi anche carichi fino a 2.500 kg. Per questo motivo, i carrelli elevatori retrattili sono ideali per trasportare carichi lunghi e pesanti, come per esempio travi di acciaio e di legno nell'industria edilizia e del legno, ma sono adatti anche nell'impiego in impianti di produzione e nel settore logistico.

Proprietà

Sicurezza

I carrelli elevatori retrattili a quattro vie R20 – R25 F dispongono di un freno di stazionamento, che si attiva in automatico quando l’operatore scende dal carrello e che consente un arresto sicuro in corrispondenza di rampe e pendenze. La combinazione del freno elettromagnetico posto sulla ruota motrice e freno idraulico posto sulla ruota di carico tandem destra aiuta a frenare con precisione in ogni situazione. Uno schermo di protezione in policarbonato trasparente ad alta resistenza protegge l’operatore dalla caduta di carichi e, al tempo stesso, garantisce una visibilità a 360°. Il fine corsa ammortizzato riduce dolcemente la velocità finale di avanzamento e sollevamento del montante appena si raggiunge altezza di sollevamento massima o il massimo avanzamento del montante. A partire da una determinata altezza di sollevamento, inoltre, il carrello elevatore passa in automatico alla funzione di marcia lenta, per consentire di depositare e prelevare i carichi in maniera sicura. Il Linde Curve Assist adatta proporzionalmente la velocità di marcia in curva.

Freno di stazionamento automatico
Freno posto su ruota di trazione e ruota di carico tandem
Schermo di protezione tra conducente e montante
Fine corsa ammortizzato per sollevamento e avanzamento del montante
Funzione di marcia lenta proporzionale all’altezza di sollevamento
Linde Curve Assist

Ergonomia

Per permettere di lavorare senza affaticarsi, i carrelli elevatori Linde R20 – R25 F sono concepiti in tutto e per tutto in base alle esigenze ergonomiche degli operatori. La possibilità di regolare individualmente il sedile di guida, la consolle di comando e l'altezza della pedana permettono di aumentare maggiormente il comfort degli operatori. I comandi intuitivi, disposti ergonomicamente, permettono di lavorare con efficacia, mentre il gradino basso di salita in cabina con una maniglia agevola la salita e la discesa.

Sedile regolabile dell’operatore
Comandi regolabili individualmente
Pedana regolabile in altezza
Gradino basso di salita con maniglia

Movimentazione

I carrelli elevatori retrattili a quattro vie R20 – R25 F coniugano nella loro versatilità le caratteristiche di carrelli elevatori con forche tra i longheroni, carrelli elevatori controbilanciati e carrelli elevatori retrattili. Il comando intuitivo a 360° offre una manovrabilità ottimale. L’opzionale regolazione di distanza tra le forche, regolabile manualmente o idraulicamente, consente alta flessibilità nella movimentazione di carichi larghi e lunghi e di pallet standard. Le elevate velocità di guida e di sollevamento, associate a funzionalità di sicurezza come il fine corsa ammortizzato e l'indicazione dell'altezza di sollevamento, favoriscono una movimentazione veloce e precisa in spazi ridotti. La progettazione del carrello elevatore con baricentro basso assicura alte portate residue. La tecnologia a corrente trifase a risparmio energetico consente una massima potenza di movimentazione. L'assortimento di batterie, in base alla potenza richiesta, permette di scegliere la soluzione più efficiente per configurare il carrello in base alle singole esigenze.

Comando intuitivo a 360°
Distanza tra le forche regolabile
Elevate velocità di guida e sollevamento
Indicazione dell'altezza di sollevamento
Carrelli progettati per carichi voluminosi
Alte portate residue
Alte prestazioni di movimentazione
Ampia gamma di batterie

Service

Per assicurare una manutenzione rapida, i carrelli elevatori sono dotati di componenti facilmente accessibili. Il tecnico del service può leggere tutti i dati del carrello elevatore, utilizzando la moderna connessione CAN-Bus. I motori a corrente trifase di trazione e sollevamento sono esenti da manutenzione. Gli interventi di manutenzione sono necessari ogni 1.000 ore di funzionamento; ne consegue che i carrelli elevatori retrattili a quattro vie R20 – R25 F sono particolarmente economici e offrono un'alta disponibilità.

Componenti facilmente accessibili
Diagnosi dei carrelli computerizzata
Moderna connessione CAN-Bus
Regolazione individuale dei parametri prestazionali
Motori elettrici esenti da manutenzione
Manutenzione ogni 1.000 ore di funzionamento

Dati tecnici

Model	Portata/Carico	Sollevamento	Velocità, con / senza carico	Corridoio con pallet 800 x 1200 longitudinale	Voltaggio della batteria / capacità nominale (5h)
R20F	2,0 (t)	6250 (mm)	13 / 13 km/h	2823 (mm)	48 / 465 (V)/(Ah) o. kWh
R25F	2,5 (t)	7500 (mm)	13 / 13 km/h	2915 (mm)	48 / 620 (V)/(Ah) o. kWh

Scarica la scheda tecnica

Preselettore di altezza

Il preselettore di altezza accelera le operazioni di lavoro, aumenta la sicurezza sul lavoro e allevia la fatica dell’operatore.

Cabina riscaldata contro le intemperie

La spaziosa cabina riscaldata contro le intemperie assicura un comfort ottimale, mentre i grandi finestrini offrono un'ottima visibilità a 360°.

Sedile confortevole

Un sedile confortevole in PVC con schienale allungato e sostegno per testa e fascia lombare aumenta il comfort di guida e impedisce un affaticamento.

Visibilità a 360°

Il montante di speciale concezione e il tettuccio di protezione con visibilità ottimizzata assicurano la migliore visibilità possibile a 360°, aumentando la sicurezza e accelerando la movimentazione dei carichi.
